Um Prototypen und kleine Serien zu bestücken, eignen sich die modular aufgebauten manuellen und halbautomatischen Bestücksysteme. Mittels dieser Bestücksysteme kann der gesamte Dosier- und Bestückprozess realisiert werden. Je nach Ausbau lassen sich Chip-, SO- und FP- Bauteile etc. verarbeiten.
Die halbautomatischen Bestücksysteme entlasten den Anwender vom Lesen des Bestückplans. Sie geben die Entnahme- und Absetzposition vor und überwachen die entsprechenden Prozesse. Hierdurch kann eine 100%ige Bestücksicherheit gewährleistet werden. Um flexibel zu arbeiten, können CAD-Daten direkt übernommen werden.
Prototypen schnell verfügbar
Produktion von kleinserien im eigenen Haus
kurze time to market
bestücken von einfachen und komplexen Bauteilen
manuell oder rechnergestützt
jederzeit flexibel erweiterbar
Der LM900 stellt das Basissystem unserer Leichtmanipulatoren-Reihe dar.
Er wird zum Bestücken und Nachbestücken beim Aufbau von Prototypen- und Kleinserien eingesetzt. Bereits in seiner Klasse bietet der LM900 die nötige Unterstützung für ein ermüdungsfreies Arbeiten.
Das hervorragende Preis-Leistungsverhältnis macht das Grundsystem der LM900-Reihe nach der Systemreihe LM 901 zu einem der meist verkauften Bestücksysteme weltweit.
Mit dem LM901 beginnt der Einstieg in die modular aufgebauten Handbestückungs-Systeme. Funktionen wie X-Y-Z Bremsen, ein Dosiersystem oder eine Kamera ermöglichen den effizienten Aufbau von Prototypen und kompletten Serien.
Der LM901 realisiert den gesamten Dosier- und Platzierprozess vom Aufbringen der Lotpaste bzw. des Klebers bis zum Bestücken von Chip-, Fine-Pitch- und Sonderbauteilen.
Um dem Anwender ein hohes Maß an Flexibilität zu bieten, kann der LM901 zu einem softwaregestützten Halbautomaten ausgebaut werden.
Der Fine-Pitch Placer FP904 ermöglicht das exakte Platzieren fein gerasterter Bauteile mittels eines aufgesetzten Mikroskops oder einer Kamera.
Für das exakte Ausrichten der Bauteile verfügt dieser Manipulator über einen X/Y - Tisch mit Mikrometer- schrauben. Ein sicheres Absetzen wird durch das motorische Absenken der Bauteile garantiert.
Der FP904 kann als Einzelmaschine betrieben oder in einen bestehenden Manipulator der LM bzw. SM - Serie integriert werden.
Der universelle Bestückplatz MP904 kombiniert die Leichtigkeit und Flexibilität eines Manipulators mit den hohen Anforderungen bezüglich der Genauigkeit beim Bestücken von Fine-Pitch Bauteilen.
Die unerreicht leichtgängige Führung des Bestückkopfes hilft, kleine und einfache SMDs exakt zu plazieren. Bei Berührung der Bauteile mit der Pipette schaltet sich das Vakuum automatisch ein und beim Absetzen wieder aus.
Ebenfalls erlaubt das spezielle Visionsystem das optimale Bestücken von BGA und QFN Bauteilen. Das Bauteilespektrum reicht von Chip 0201 bis hin zu Fine-Pitch und BGA Bauteilen.
Der Halbautomat SM902 bietet durch integrierte Messsysteme 100% Bestücksicherheit und entlastet den Anwender, da das Lesen des Bestückplans entfällt.
Auf dem Monitor wird die Abhol- und Absetzposition des nächsten Bauteils angezeigt. Der Anwender wird von Anfang an systematisch durch das gesamte Projekt geführt.
Für den SM902 sind dieselben Optionen wie für den LM901 verfügbar. Um den Anwender noch weiter zu unterstützen, kann der SM902 schrittweise auf die Funktionen des SM902professional mit LED-Anzeige, automatischen Zuführeinheiten und einer automatisch verfahrenden Bestücköse aufgerüstet werden. Dies entlastet den Anwender und erhöht die Bestückleistung.

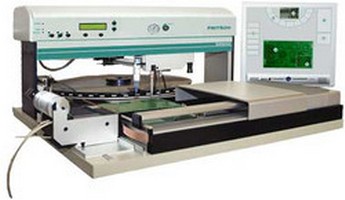

Der SM902professional bietet neben der Bestücksicherheit eine höhere Bestückleistung und ein großes Maß an Komfort für den Anwender. Im Gegensatz zum SM902 können motorische Zubringer mit LED-Anzeige und ein automatisches Dosiersystem zum Aufbringen von Lotpaste und Kleber integriert werden.
Während der Bestückung verfährt eine Öse immer zur nächsten Bestückposition und zeigt damit an, wo das Bauteil platziert werden soll. Der Anwender muss nur in die Öse einhaken und befindet sich an der richtigen Bestückposition. Zum Einlernen besteht die Möglichkeit, CAD-Daten zu übernehmen.
